Mapa de Bandas

Swisslog implementa una función muy completa de mapa de bandas con las siguientes características:

Amplio rango de zoom
Tamaño de fuente para mensajes DX ajustable
Filtrado por banda (incluyendo 60m)
Ventana redimensionable
Detalles completos del mensaje (incluyendo si el usuario de LotW/eQSL) al situar el cursor del ratón encima del mensaje DX
Control de duplicados por banda o banda/modo (seleccionable por el usuario) mostrando (D) si es duplicado. ¡Incluso puede ocultar duplicados por banda/modo!
¡Selección de cualquier estadística! Por defecto es DXCC pero el usuario puede seleccionar cualquier estadística disponible
Habilitar/Deshabilitar enlace con el control del transceptor por medio de un botón
Colores degradados para la regla de frecuencia
Colores personalizados: fondo, degradados y medidas de la regla, frecuencia ¡e incluso botones!
Puede tenerse tantos mapas de bandas como se desee con diferentes filtros de bandas, colores, estadísticas, tamaño de fuente y ventana, etc.
Incluso puede poner el mapa de banda como ventana independiente, ideal en sistemas de doble monitor.
También puede enviar los mensajes DX al panorama de su SDR si usa TCI (ExpertSDR) o Flex Radio como control del transceptor.

La ventana del mapa de bandas

Los mensajes DX pueden mostrarse en la ventana de Mapa de Bandas (o en la clásica ventana de mensajes DX). Sin embargo, el mapa de bandas ofrece una vista gráfica de toda la banda lo que es muy interesante y más atractiva visualmente. ¡Puede abrir tantos mapas de bandas como desee! Cada ventana puede mostrar diferentes bandas, estadísticas, usar un juego de filtros diferentes, etc.

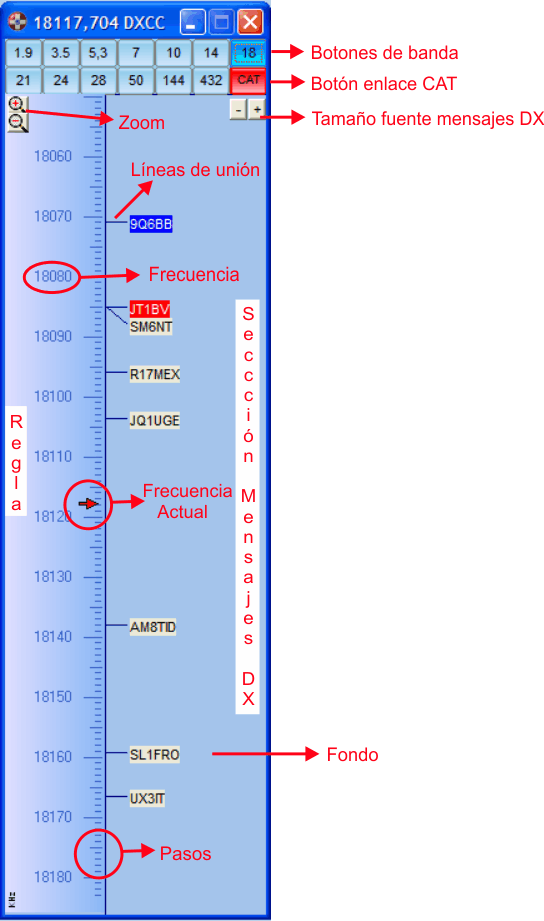

Para abrir una ventana de Mapa de Bandas: seleccione Ver | Mapa de Bandas. Así es como se ve la ventana (incluye una descripción de las funciones y partes):

Utilice los botones de zoom para ampliar/reducir el ancho de banda pulsando los botones + o - (o usando la rueda del ratón). También puede mover el dial arriba/abajo arrastrando con el ratón (pulsar el botón izquierdo, mantener y arrastrar arriba/abajo). Puede redimensionar la ventana del mapa de bandas al tamaño que desee.

Utilice los botones + - que se encuentran justo debajo del botón CAT para cambiar el tamaño de la fuente de los mensajes DX.

Utilice los botones de banda para seleccionar la banda deseada y utilizar el botón CAT para habilitar/deshabilitar el enlace con el transceptor (si el control del transceptor está en marcha).

Consejo: Deshabilitar el enlace con el transceptor es muy útil si desea tener varios mapas de bandas abiertos en bandas diferentes. Por ejemplo: puede tener una mapa de bandas enlazado al transceptor para seguir la banda del equipo y otros mapas de bandas fijados a otras bandas de acuerdo con sus necesidades. Si el botón CAT está pulsado y el control del transceptor en marcha, cuando se pulsa cualquier botón de banda, el equipo se sintonizará a la banda seleccionada.

Al situar el cursor del ratón encima de cualquier mensaje DX se ven los detalles del mensaje (incluyendo si es usuario de LotW/eQSL o el estado americano para estaciones de EEUU si la encuentra en la base de datos del FCC incluida en Swisslog):

IMPORTANTE: Buscar el estado americano en la base de datos del FCC puede afectar el rendimiento dependiendo de su ordenador, número de QSO en su libro, tráfico de mensajes y programas que esté ejecutando al mismo tiempo que Swisslog. Si experimenta esto o simplemente no quiere utilizar esta nueva característica, puede deshabilitarla en Opciones / Consultar estado americano en base de datos FCC para ventanas de Mensajes DX y Mapas de Bandas.

Swisslog es capaz de identificar las referencias de los siguientes diplomas, si se encuentran en los comentarios:

Diplomas Españoles: DCE, DEE, DEFE, DME, DMVE y DVGE.
Diplomas internacionales: IOTA, RDA, SOTA, WCA y WFF.

Por defecto, Swisslog lee automáticamente la referencia POTA comprobando cada minuto la web del POTA para saber los activadores actuales. Si no desea utilizar esta característica o no es seguidor del diploma POTA puede deshabilitarla en Opciones / Consultar activadores POTA.

Esta potente característica permite lo siguiente:

Añadir estas estadísticas para saber su status (trabajado, nuevo, necesitado) en tiempo real del mismo modo que lo hace para otros diplomas como DXCC, WAS, WAZ, WPX, etc.
Si el usuario registra el QSO desde el mensaje DX (spot), todas las referencias identificadas se rellenarán automáticamente en los campos correspondientes.
El uso de Vistas Rápidas de Estadística para cada una de estas estadísticas. Haciendo clic encima de un mensaje DX le dará información en tiempo real de la referencia para las bandas/modos seleccionados, así como su descripción, si se encuentra en la tabla de información asociada a la estadística.

IMPORTANTE: muchos spotters tienden a escribir las referencias de estos diplomas en un formato diferente al que está definido oficialmente en el diploma. Ejemplo para el WFF: EAFF0001 en lugar de EAFF-0001 o delimitar la referencia entre puntos, comas o barras en lugar de espacios en blanco, etc. He implementado un algoritmo complejo que busca los diferentes patrones "erróneos" que suelen encontrarse en el clúster. Aunque la precisión es muy alta (100% si la referencia está escrita como es o más del 90% en el resto de casuísticas), habrá casos donde no es posible identificar la referencia. Si encuentra algún mensaje DX que contenga alguna de las referencias soportadas y Swisslog no las reconoce, por favor envíe un correo electrónico a support@swisslogforwindows.com incluyendo una captura de pantalla o todos los detalles del spot (indicativo del DX, spotter, banda y comentario completo) para intentar mejorar el algoritmo (si es posible).

Si está activado el control del transceptor, al hacer doble clic encima de una frecuencia de la regla, el transceptor se sintonizará a la frecuencia seleccionada. En la parte inferior izquierda de Swisslog verá la frecuencia que corresponda a la posición del cursor del ratón encima de la regla.

Opciones

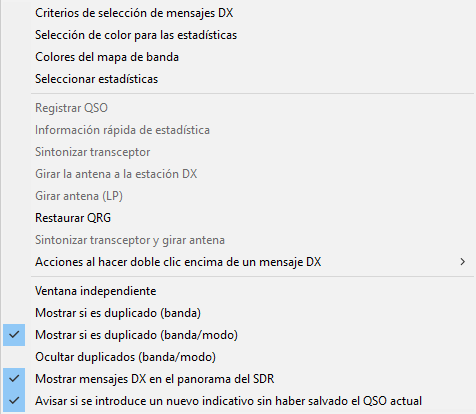

La siguientes funciones y opciones están disponibles en el menú emergente (pulsando el botón derecho del ratón):

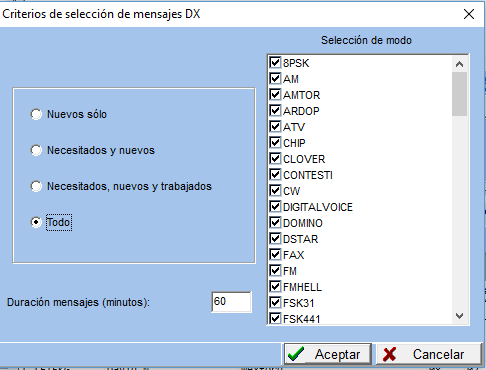

Criterios de selección de mensajes DX: Marcar los modos que desea recibir los mensajes DX y seleccionar los mensajes que desea ver (Nuevos, Necesitados, Trabajados, Todos). También puede asignar la duración de los mensajes en minutos (valor por defecto: 60 minutos). Sólo se mostrarán los mensajes que estén dentro del periodo definido :

Selección de color para las estadísticas: permite seleccionar el color que desea ver en cada mensaje DX conforme a su estado de estadística (Confirmado, Trabajado, Necesitado, Nuevo o No necesitado):

¿Qué significa No necesitado? son todos los mensajes DX que no coincidan con las definiciones de la estadística seleccionada. Algunos ejemplos: para el DXCC serían las estaciones /MM porque no tienen ninguna entidad DXCC asociada. Para el WAS serían todos los mensajes DX de entidades que no sean W, KL o KH6.

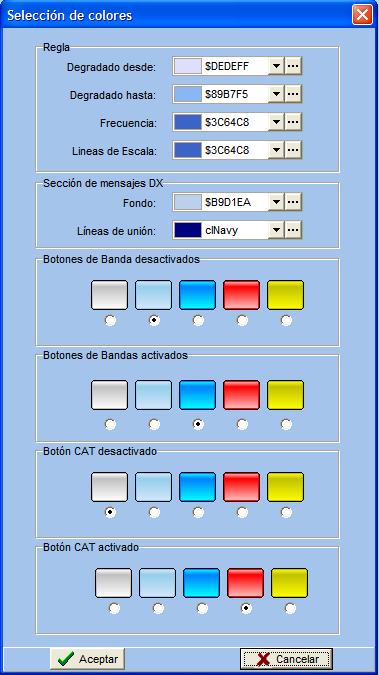

Colores del Mapa de Banda: permite cambiar el color de muchas partes del mapa de bandas. Puede crear mapas de bandas muy atractivos de acuerdo con sus gustos personales:

Seleccionar Estadísticas: permite seleccionar la estadística en la que se basará el estado para cada mensaje DX. ¡Seleccione sólo una estadística!

Consejo: El nombre de la estadística seleccionada se mostrará en el título de la ventana del mapa de bandas. Si desea ver otra estadística para la misma banda, simplemente abra otro mapa de bandas y seleccione la estadística deseada.

Registrar QSO: haga clic con el botón derecho del ratón encima de un mensaje DX y seleccione esta opción para introducir el indicativo en la ventana de Registrar QSO.
Información rápida de estadística: hacer clic con el botón derecho del ratón encima de un mensaje DX y seleccionar esta opción para ver la ventana de información rápida de estadística para el mensaje DX seleccionado.

Truco: si tiene abierta la ventana de información rápida de estadística, haga clic con el botón izquierdo del ratón encima de un mensaje DX para mostrar la información para el mensaje DX seleccionado.

Sintonizar transceptor, Girar la antena a la estación DX, Girar antena (LP) y Sintonizar y Girar: haga clic con el botón derecho del ratón encima de un mensaje DX y seleccione una de estas opciones de acuerdo a sus necesidades.
Restaurar QRG: Sintoniza el transceptor a la frecuencia anterior.
Acciones al hacer doble clic encima de un mensaje DX: puede seleccionar las acciones que se ejecutarán al hacer doble clic encima de un mensaje DX. Las siguientes opciones están disponibles:
- Sintonizar transceptor y girar antena (opción por defecto)
- Sintonizar transceptor y Registrar QSO
- Sintonizar transceptor, girar antena y registrar QSO
- Registrar QSO
Ventana independiente: normalmente las ventanas no pueden moverse fuera de la ventana principal de SWISSLOG, pero si se marca esta opción la ventana puede moverse donde se desee. Esto es especialmente útil en sistemas con varios monitores.
Siempre delante: Esta opción (marcada por defecto) sólo se muestra cuando la ventana es independiente. La ventana permanecerá delante de todas las otras ventanas de otros programas todo el tiempo. Advertencia: Si desmarca esta opción, la ventana puede ocultarse detrás de la principal del programa o incluso situarse fuera del espacio visible. Si se coloca fuera del espacio visible (por ejemplo, al cambiar de resolución de pantalla) sólo es posible volverla a ver editando el fichero de configuración del programa SWISSLOG.INI.
Mostrar Duplicados: Swisslog puede comprobar si un indicativo reportado está duplicado. Si está duplicado, se añade (D) antes del indicativo. Ejemplo: (D) EA3GCV.
- Mostrar si es duplicado (banda): Esta opción está marcada por defecto. Swisslog comprueba si es duplicado en la misma banda sea el modo que sea. Puede cambiar a comprobación por banda/modo (ver la siguiente opción debajo) o deshabilitar la comprobación de duplicados (desmarcando ambas opciones).
- Mostrar si es duplicado (banda/modo): Swisslog comprueba si es duplicado en la misma banda y modo. IMPORTANTE: Para mostrar correctamente información de estadísticas y para un buen control de duplicados, Swisslog es capaz de leer los modos siguientes si se encuentran en los comentarios del mensaje DX: FT4, FT8, HELL, JT65, JT9, MSK144, OLIVIA, PSK31, PSK63, PSK125 y RTTY. SSB, CW y RTTY se calculan de acuerdo al plan de bandas de Swisslog. Puede adaptar el plan de bandas de Swisslog a sus necesidades si trabaja otros modos o si desea especificar un rango de frecuencia fijo para ciertos modos como JT65, FT8, etc. Si no existe un rango de frecuencias en el mapa de bandas, Swisslog asume que el modo es SSB. Puede cambiar a comprobación por banda (ver la opción de arriba) o deshabilitar la comprobación de duplicados (desmarcando ambas opciones).
- Ocultar duplicados (banda/modo): Marcar esta opción si no desea mostrar los duplicados en la misma banda y modo.
Avisar si se introduce un nuevo indicativo sin haber salvado el QSO actual: si registra un QSO desde aquí y existe un indicativo en la ventana de Registrar QSO, aparece un mensaje preguntando al usuario si desea guardar los cambios o no. Desmarque esta opción si desea evitar ese mensaje y reemplazar el indicativo sin guardar.
Mostrar mensajes DX en el panorama del SDR: esta opción sólo está disponible si se utiliza TCI/Flex Radio para el control del transceptor. Si está marcada (opción por defecto) todos los mensajes DX mostrados se enviarán al Panorama/Panadapter de su SDR. El color de la fuente de cada mensaje DX en su SDR coincidirá con el color de fondo seleccionado para identificar los diferentes estados de la estadística (Confirmado, Trabajo, Necesitado, Nuevo o No necesitado).

Si utiliza Flex Radio, la siguiente información se envía para cada mensaje DX:

La duración de los mensajes en su SDR será la misma que ha asignado en el mapa de banda seleccionado.
Si es usuario de LoTW/eQSL
QSO duplicado (sólo si ha habilitado la opción Mostrar Duplicados)
Los comentarios de los mensajes DX, incluyendo el estado americano entre corchetes para las estaciones de EEUU (si lo encuentra en la base de datos de la FCC incluida en Swisslog).

Se guardan todos los ajustes para cada ventana de mapa de bandas: tamaño y posición de la ventana, tamaño de fuente de los mensajes DX, zoom, estadística, filtro de banda, colores, etc.

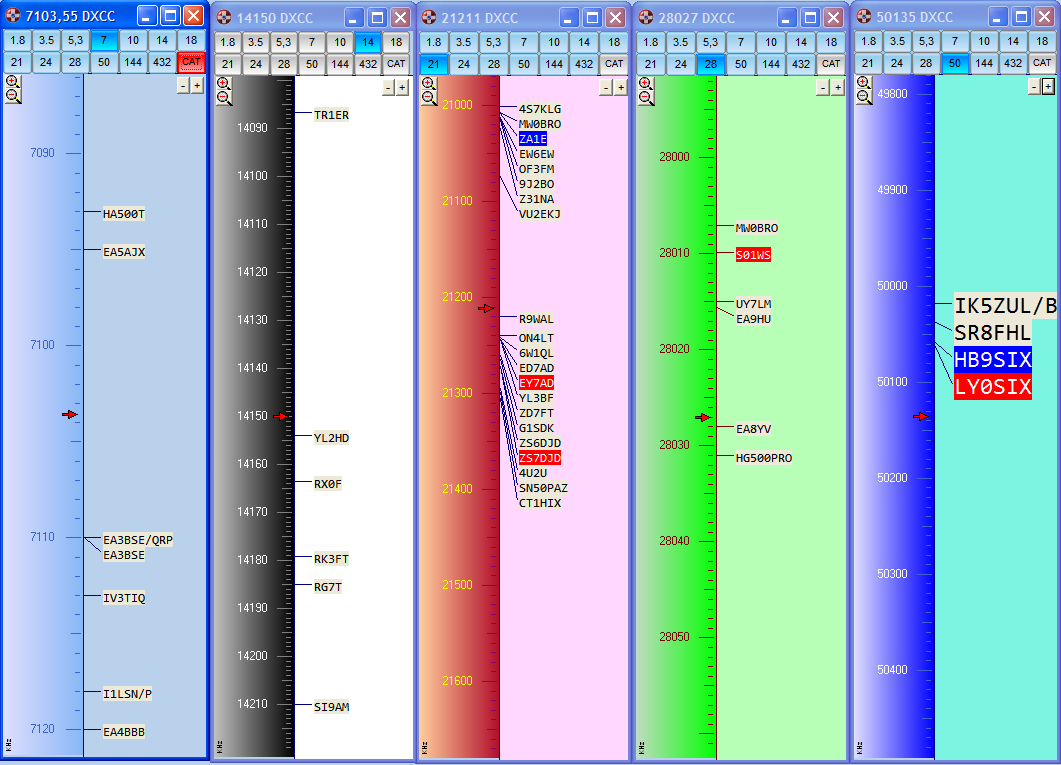

La imagen inferior muestra unos ejemplos de mapas de bandas con ajustes diferentes. ¡Existen infinitas combinaciones!

Swisslog implementa una función de mapa de banda especial para monitorizar la actividad de banda de WSJT-X / JTDX. Por favor lea el capítulo Mapa de banda de WSJT-X / JTDX.
