Carte de bande

Swisslog implemente une fonction de carte de bande très complète avec les caractéristiques suivantes:

Grande plage de zoom avant / zoom arrière
Taille de police personnalisée pour les spots DX
Filtrage de bande (y compris le 60 m)
Fenêtre redimensionnable
Détails complets du spot (y compris s'il est utilisateur de LotW/Eqsl) lorsque vous placez le curseur de la souris sur un spot DX
Contrôle de doublon bande ou bande/mode (au choix de l'utilisateur) affichant (D) si doublon. Vous pouvez également masquer tous les doublons bande / mode !
Sélection de statistiques personnalisables ! Le DXCC est la statistique par défaut, mais l'utilisateur peut sélectionner n'importe quelle statistique disponible
Activer/désactiver la liaison CAT au moyen d'un bouton
Dégradé de couleurs pour la règle de fréquence
Personnalisation des couleurs: arrière-plan, gradients de règle, graduations de la règle, fréquence et même les boutons !
Vous pouvez avoir autant de carte de bande que vous voulez avec différents filtres de bande, couleurs, statistiques, taille de police et de fenêtre, etc..
Vous pouvez même disposer chaque carte de bande en fenêtre autonome (flottante) pour les systèmes à double moniteur !

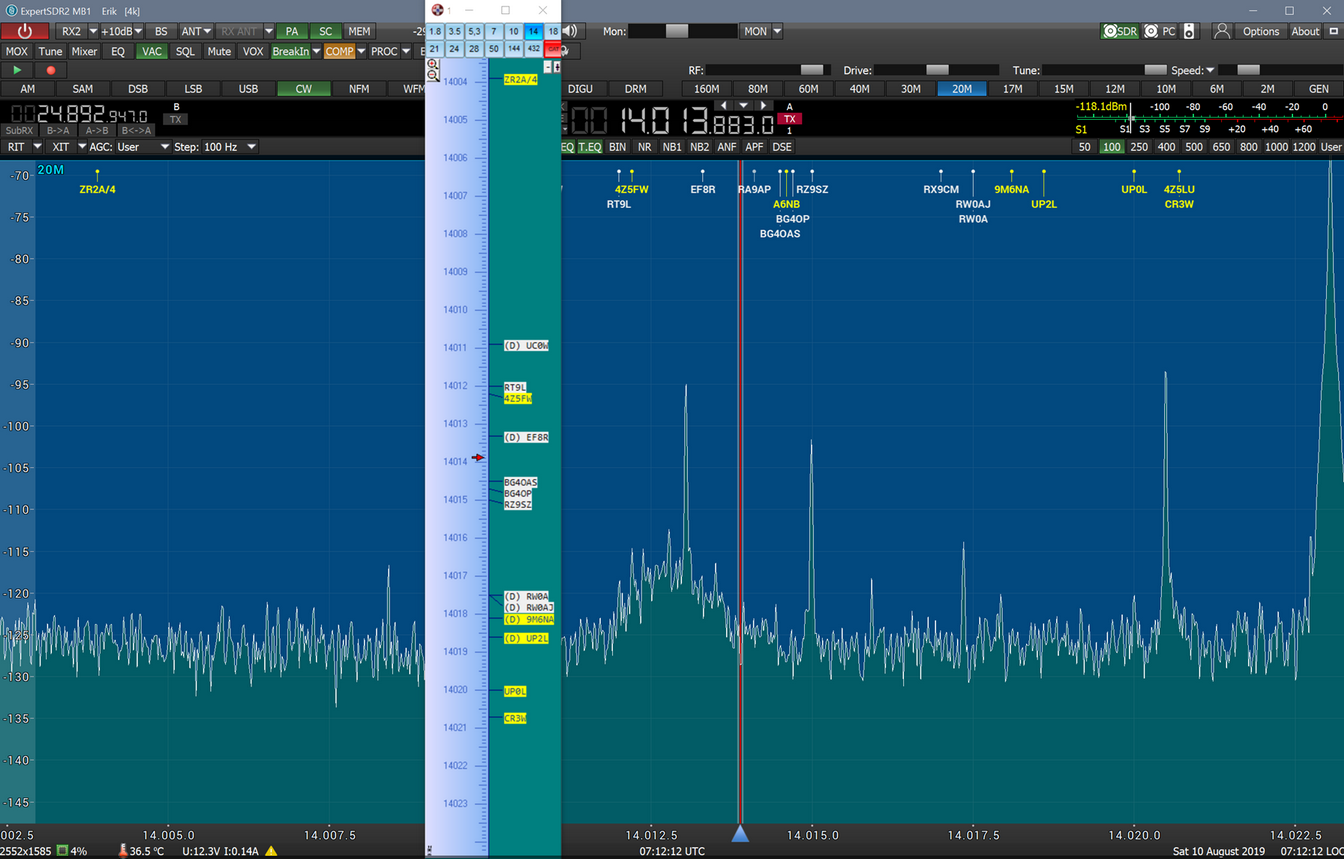

Vous pouvez également envoyer des spots DX vers votre écran panoramique SDR si vous utilisez TCI (ExpertSDR) ou Flex Radio comme contrôle de transceiver.

La fenêtre de Carte de Bande

Les messages DX peuvent être affichés dans les fenêtres de carte de bande (ou dans les fenêtres de messages DX classiques) Cependant la fenêtre de carte de bande offre une vue graphique de l'activité de la bande entière qui est très intéressante et d'un bel aspect ! Vous pouvez ouvrir autant de carte de bande que vous voulez! Chaque fenêtre peut afficher différentes bandes, statistiques et utiliser un ensemble différent de filtres, paramètres, etc..

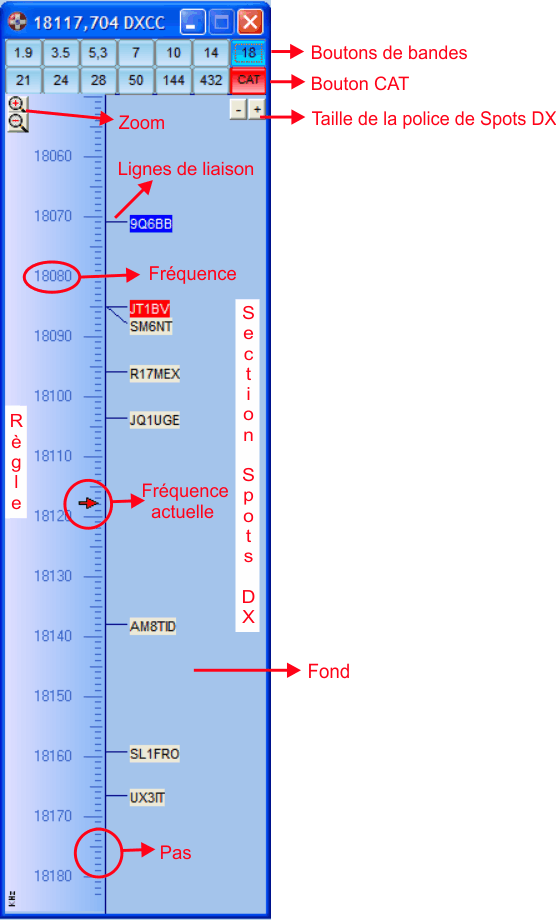

Pour ouvrir une fenêtre de carte de bande: Selectionnez Affiche | Carte de Bande. Voici à quoi ressemble la fenêtre:

Utilisez les touches de zoom pour agrandir/rétrécir la bande passante en appuyant sur les touches correspondantes + ou - respectivement (ou à l'aide de la molette de la souris). Vous pouvez également déplacer le cadran vers le haut/bas en faisant glisser la règle avec votre souris (clic gauche, maintenez l'appui et faites glisser vers le haut/bas).. Vous pouvez redimensionner la fenêtre de carte de bande à la taille dont vous avez besoin.

Utilisez les boutons + situés au-dessous du bouton CAT pour modifier la taille de police des spots DX..

Utilisez les boutons de bandes pour sélectionner la bande désirée et utilisez le bouton CAT pour activer/désactiver la liaison avec le transceiver (si le contrôle du transceiver est lancé).

Astuce: La désactivation de la liaison CAT est très utile si vous voulez avoir plusieurs fenêtres de cartes de bandes ouvertes dans différentes bandes. Par exemple : vous pouvez avoir una carte de bande lié au CAT pour suivre la bande du transceiver et d'autres cartes de bande fixes selon vos besoins. Si le CAT est activé et que le contrôle du transceiver est lancé lorsque l'utilisateur appuie sur un bouton de bande, le transceiver sera réglé sur la bande sélectionnée.

En plaçant le curseur de la souris sur n'importe quel spot DX, vous verrez les détails du spot (y compris si l’utilisateur LotW/eQSL ou l’État américain pour les indicatifs américains s’il se trouve dans la base de données FCC intégrée):

IMPORTANT: La recherche de l’état américain dans la base de données FCC peut affecter les performances en fonction de votre ordinateur, le nombre de QSO dans votre log, le trafic des spots et des logiciel en cours d’exécution en parallèle de Swisslog. Si vous rencontrez ce problème ou si vous ne souhaitez tout simplement pas utiliser cette fonctionnalité, elle peut être désactivée dans Options / Rechercher l’état américain dans la base de données FCC pour les fenêtres de messages DX et Cartes de bande.

Swisslog est également en mesure d’identifier les références des diplômes suivants si elles se trouvent dans les commentaires du spot :

Diplômes Espagnols : DCE, DEE, DEFE, DME, DMVE et DVGE.
Diplômes Internationaux : IOTA, RDA, SOTA, WCA et WFF.

Par défaut, Swisslog peut lire automatiquement la référence POTA en vérifiant toutes les minutes sur le site web POTA pour connaître les activateurs actuels. Si vous ne souhaitez pas utiliser cette fonction ou si vous n'adherez pas au diplôme POTA, elle peut être désactivée dans Options / Recherche d'activateurs POTA.

Ces fonctions puissantes permettent ce qui suit :

Ajouter ces statistiques pour connaitre le statut statistique en temps réel, tout comme cela fonctionne déjà pour d'autres diplômes tels que DXCC, WAS, WAZ, WPX, etc...
Si l'utilisateur journalise le QSO à partir de messages DX (spot), Toutes les références reconnues seront automatiquement définies dans les champs correspondants.
L’utilisation d’aperçus rapides pour ces statistiques. En cliquant sur un spot, vous obtiendrez des informations en temps réel sur la référence pour les bandes/modes sélectionnés, ainsi que le nom complet de la référence, s’il se trouve dans le tableau d’informations associé.

IMPORTANT: la plupart des spotters ont tendance à écrire ces références de diplômes dans un format différent de celui officiellement défini pour le diplôme. Exemple pour WFF : EAFF0001 au lieu de EAFF-0001 ou délimiter la référence par des points, des virgules, des barres de fraction au lieu d’utiliser des blancs, etc. J’ai implémenté un algorithme complexe qui recherche les différents « mauvais » formats que l’on trouve habituellement dans les clusters. Bien que la précision soit très élevée (100 % si la référence est écrite telle quelle ou plus de 90 % dans les autres cas), il se trouvera des cas où il n'est pas possible d'identifier la référence. S’il n’y a pas eu de marquage avec le nom du diplôme auparavant, il est pratiquement impossible de savoir de quel prix il s’agit. Si vous trouvez un spot avec l’une des références prises en charge et qu’il n’est pas reconnu par Swisslog, veuillez envoyer un e-mail à support@swisslogforwindows.com, comprenant une capture d’écran ou tous les détails du spot spécifique (indicatif du DX, spotter, bande et commentaires complets) pour essayer d’améliorer l’algorithme (si possible).

Si le contrôle du transceiver est activé et en double-cliquant sur n'importe quelle fréquence de la règle, le transceiver sera réglé sur la fréquence sélectionnée. Dans la partie inférieure gauche de Swisslog, vous verrez la fréquence correspondant à la position du curseur de la souris.

Options

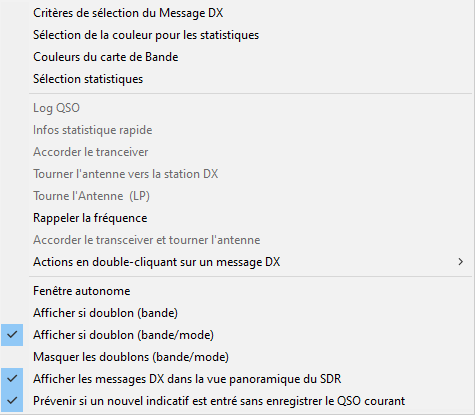

Les options et fonctions suivantes sont disponibles via le menu contextuel (bouton droit de la souris):

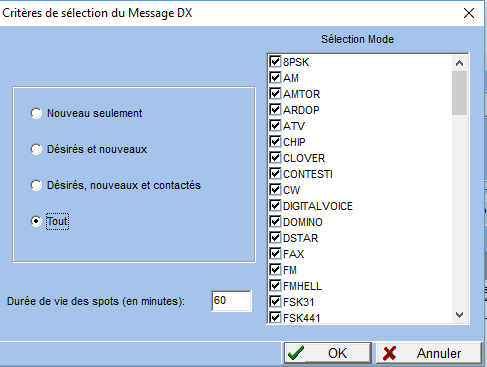

Critères de sélection du message DX: Marquer les Modes pour lesquelles les Spots DX doivent être affichés et sélectionner quels Spots vous voulez voir : nouveau, désiré, contacté, tout. Vous pouvez également définir la durée de vie des spots en minutes (valeur par défaut: 60 minutes). Seuls les spots dans la période de temps définie seront affichés :

Selection de la couleur pour les Statistiques: Vous permet de sélectionner la couleur affectée à chaque spot DX en fonction de son statut (confirmé, contacté, attendu, nouveau ou pas nécessaire)

Que signifie Pas nécessaire ? Tous les messages DX ne correspondent pas aux définitions de la statistique sélectionnée. Quelques exemples : pour le DXCC, ce serait toutes les stations /MM parce que ces stations n’ont pas d’entité DXCC assignée. Pour le WAS, ce serait tous les messages DX avec une entité DXCC différente de W, KL ou KH6.

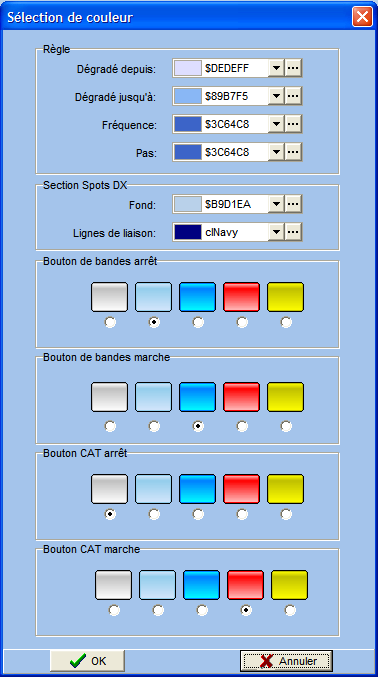

Couleurs du carte de Bande: Vous permet de changer la couleur de la plupart des parties du carte de bande. Vous pouvez créer de très beaux cartes de bande selon les préférences de l'utilisateur::

Selection Statistiques: Vous permet de sélectionner la statistique à partir de laquelle vous voulez voir l'état du spot DX. Sélectionnez une seule statistique!

Astuce: La statistique sélectionnée sera affichée dans le titre de la fenêtre de carte de bande. Si vous avez besoin de voir une autre statistique pour la même bande, il suffit d'ouvrir une nouvelle fenêtre de carte de bande et de sélectionner la statistique souhaitée.

Mise en Log du QSO: Clic droit à la souris sur un spot DX et sélectionnez cette option pour entrer l' indicatif dans la fenêtre Ajout de QSO..
Infos statistique rapide: Clic droit à la souris sur un spot DX et sélectionnez cette option pour afficher la fenêtre de statistiques rapides pour le spot DX sélectionné.

Astuce: SI la fenêtre d"infos statistiques rapides est ouverte, un clic gauche de souris sur un spot affichera des informations sur le spot DX sélectionné.

Accorder le transceiver, Tourner l' antenne vers la station DX, Tourne l'antenne (Long Path) et Accorder et tourner : Clic droit à la souris sur un spot DX et selectionnez une de ces options selon vos besoins

Astuce: Double cliquez sur un spot si vous voulez accorder le transceiver et touner l'antenne vers la station DX annoncée (short path) en même temps.

Rappeler la fréquence: régler le transceiver sur la précédente QRG
Actions en double cliquant sur un message DX: vous pouvez sélectionner les actions qui seront exécutées en double-cliquant sur un message DX. Les options suivantes sont disponibles:
- Accorder le transceiver et tourner l'antenne (option par défaut)
- Accorder le transceiver et Log QSO
- Accorder le transceiver, Tourner l'antenne et Log QSO
- Log QSO
Fenêtre autonome: Habituellement, la fenêtre ne peut être déplacée hors du cadre principal de SWISSLOG. Si cette option est activée, alors la fenêtre peut être déplacée n'importe où. Ceci est particulierement utile pour les PC disposant de plusieurs écrans.
Toujours en premier plan: Cette option est affichée et activée par défaut uniquement lorsque la fenêtre est définie comme autonome. La fenêtre restera tout le temps par dessus toutes les autres fenêtres des autres programmes. AVERTISSEMENT: si cette option n'est pas cochée, la fenêtre peut être cachée derrière la fenêtre principale de Swisslog ou même placée en dehors de l'espace visible. Si vous la placez à l'extérieur de l'espace visible (par exemple lorsque vous modifiez la résolution de l'écran, vous ne pourrez la ramener qu'en éditant le fichier SWISSLOG.INI.
Afficher si doublon : Swisslog peut vérifier si un indicatif spotté est en doublon. S'il y a doublon (D) est ajouté devant l' indicatif. exemple : (D) EA3GCV.
- Afficher si doublon (Bande): cette option est cochée par défaut. Swisslog vérifie si c'est un doublon sur la même bande quel que soit le mode. Vous pouvez passer sur vérification en bandes/modes (voir ci-dessous) ou désactiver la vérification des doublons (les deux options sont décochées).
- Afficher si doublon (Bande/mode): Swisslog vérifie s'il y a doublon sur les mêmes bande et mode. IMPORTANT: pour afficher correctement les informations statistiques et pour un bon contrôle des doublons, Swisslog est capable de lire les modes suivants s'ils se trouvent dans les commentaires de message DX : FT4, FT8, HELL, JT65, JT9, MSK144, OLIVIA, PSK31, PSK63, PSK125 et RTTY. SSB, CW et RTTY sont calculés selon le plan de la bande Swisslog. Vous pouvez adapter le plan de bandes Swisslog à vos besoins si vous opérez dans d'autres modes ou si vous voulez spécifier des plages de fréquences fixes pour certains modes tels que JT65, FT8, etc. Si une plage de fréquences n'existe pas dans le plan de bande, Swisslog suppose SSB comme mode par défaut. Vous pouvez passer à la vérification des bandes (voir option ci dessus) ou désactiver la vérification des doublons (les deux options sont décochées).
- Masquer les doublons (bande/mode) : Cochez cette option pour ne pas afficher les doublons même bande et même mode.
Prévenir si un nouvel indicatif est entré sans enregistrer le QSO courant : si vous enregistrez un QSO à partir d'ici et qu'il y a déjà un indicatif dans la fenêtre Ajout de QSO, un message d'avertissement est envoyé, incitant l'utilisateur à enregistrer les modifications ou non. Décochez cette option si vous souhaitez éviter ce message d'avertissement et remplacer l'indicatif sans enregistrer.

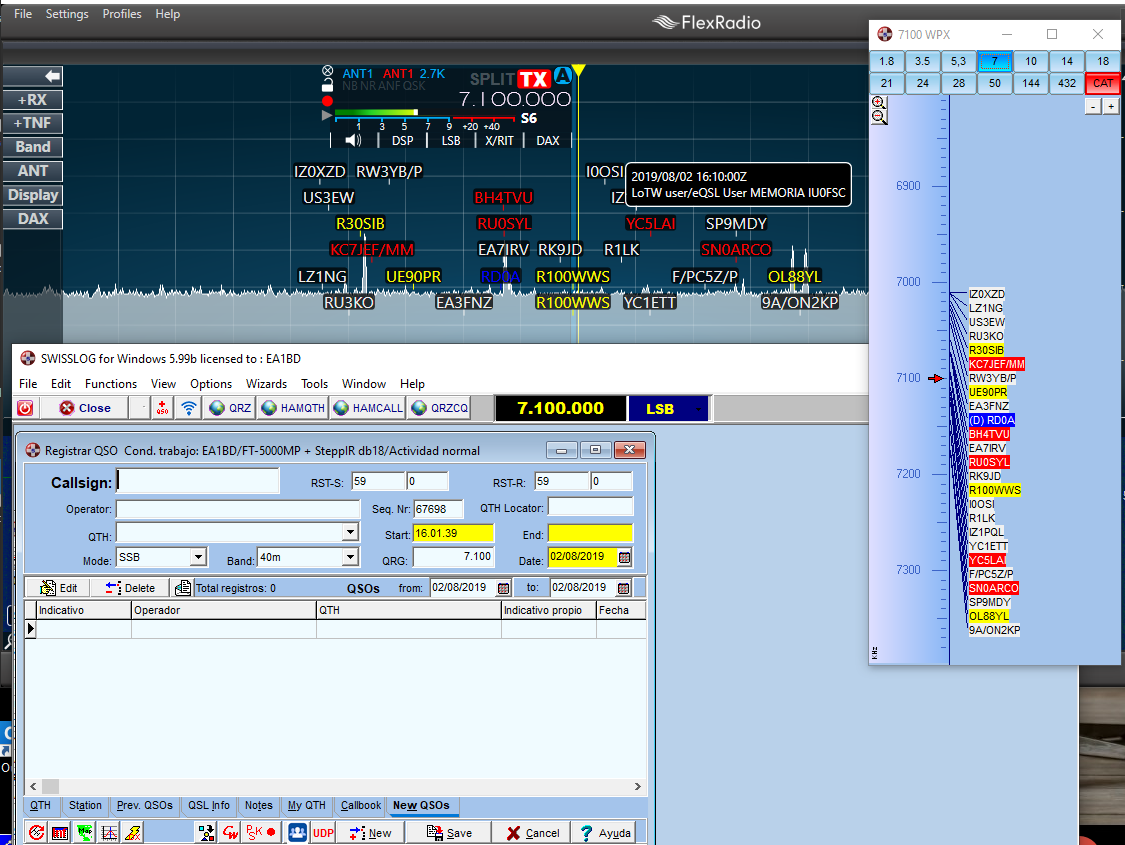

Afficher les messages DX dans la vue panoramique du SDR: Cette option n'est disponible que si vous utilisez TCI/Flex Radio pour le contrôle du transceiver. Si elle est cochée (option par défaut) tous les messages DX affichés seront envoyés sur la vue panoramique de votre SDR. La couleur de police de chaque message DX de votre SDR correspondra à la couleur d'arrière-plan sélectionnée pour identifier l'état statistique (confirmé, contacté, désiré, nouveau ou non désiré).

Si vous utilisez un Flex Radio, les informations suivantes sont envoyées pour chaque spot :
- La durée de vie du spot de votre SDR sera la même que celle définie dans la carte de bande sélectionnée
- Utilisateur LoTW/eQSL
- QSO en doublon (si l'option Afficher les doublons est activée)
- Commentaires de spot. Y compris l’État américain entre crochets pour les stations américaines si elles se trouvent dans la base de données FCC intégrée.

Tous les paramètres (taille et position de la fenêtre, taille de la police, zoom, statistique, filtre de bande, couleurs, etc.) seront sauvegardés pour chaque fenêtre du carte de bande.

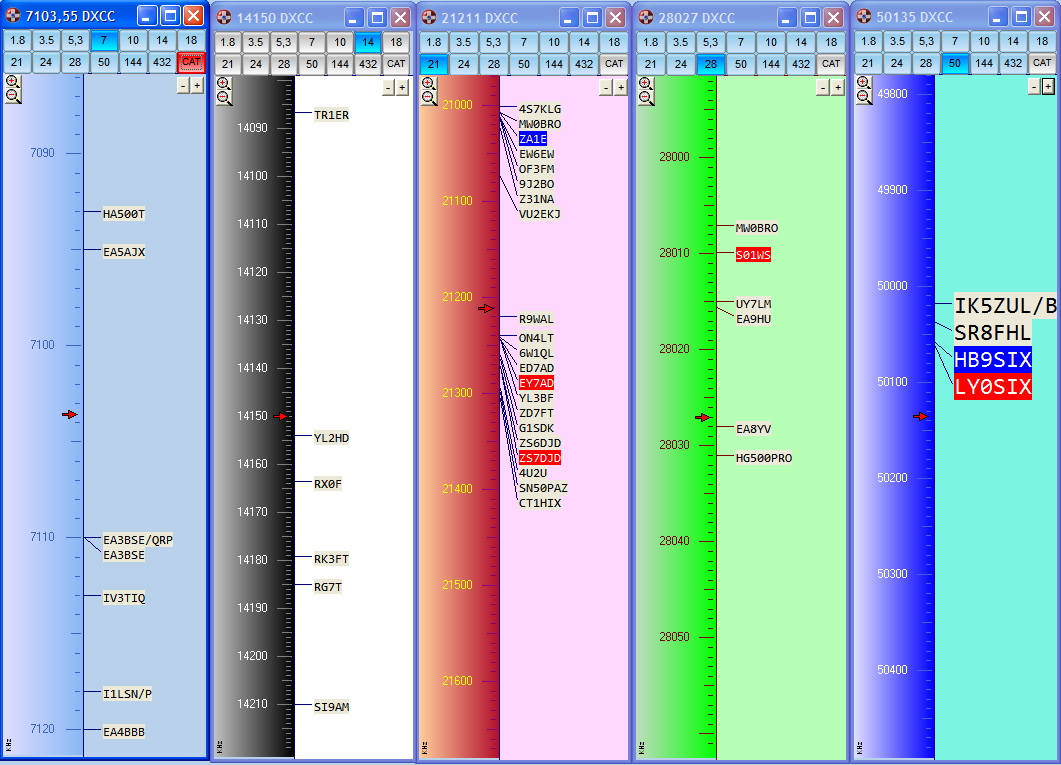

Ci-dessous vous pouvez voir quelques exemples de cartes de bande avec des paramètres différents. Les combinaisons sont infinies!

Swisslog met en œuvre une fonction de carte de bande pour surveiller l'activité de la bande en WSJT-X / JTDX. SVP lisez le chapitre carte de bande WSJT-X / JTDX
